本文中所用上位机程序和单片机固件来自数码之家 @2545889167 已取得授权）

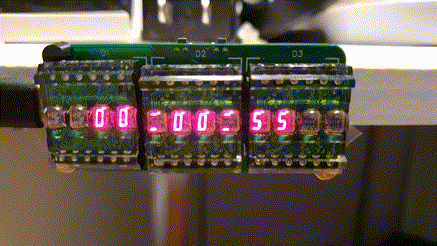

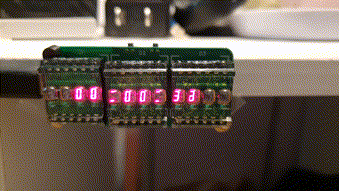

先上成品图

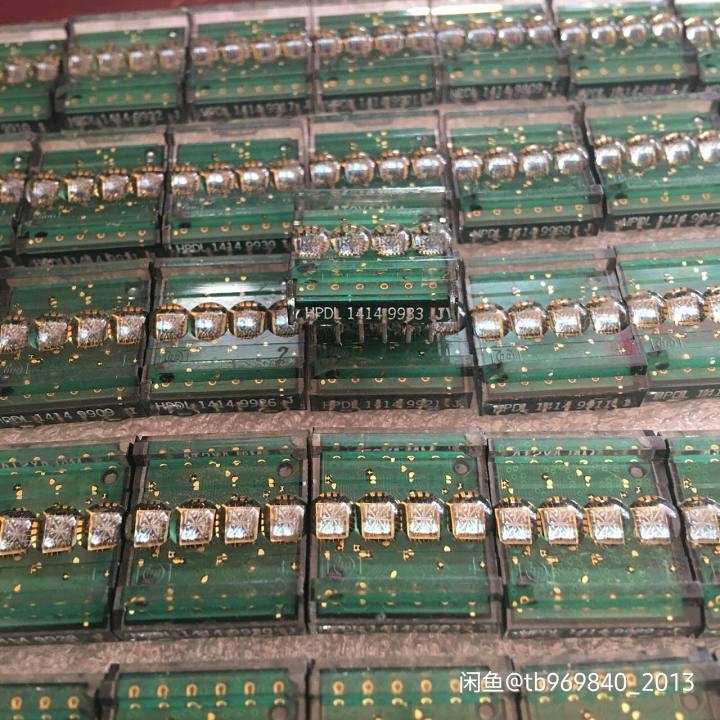

之前偶然在闲鱼看到了hdpl1414这个数码管 感觉很有意思 挺喜欢他的字体的 就买回来想做点什么 本想做个钥匙扣 后来没有时间 之后再做

然后在数码之家看到了这个大佬的贴子

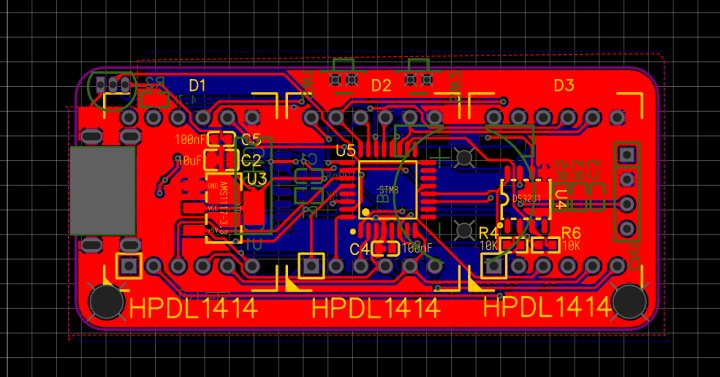

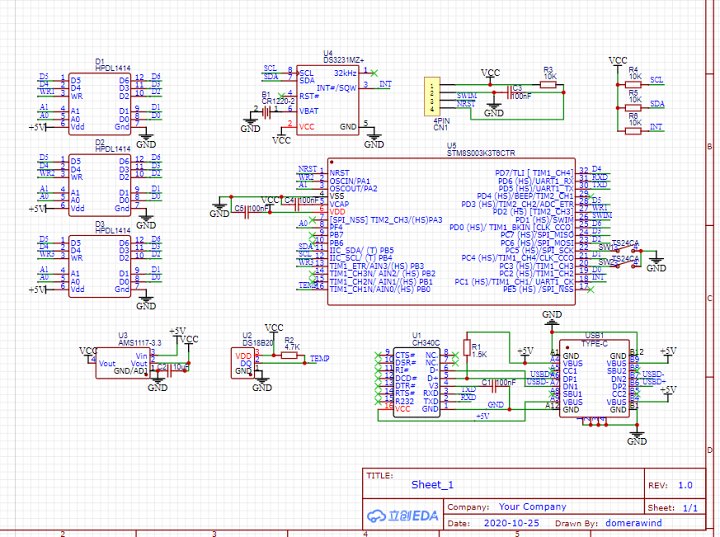

拿了他的程序 自己画了板子做一个

他的原版的板子用的元件比较大 而且有些冗余 由于我暂时用不到也没有继续开发的想法 就都舍弃了
这里把他的ch340g换成了ch340c 这样就不需要外置晶振了
把ds3231换成了八脚的ds3231mz+ 可以节省一点空间
并且在板子上内置了电池座

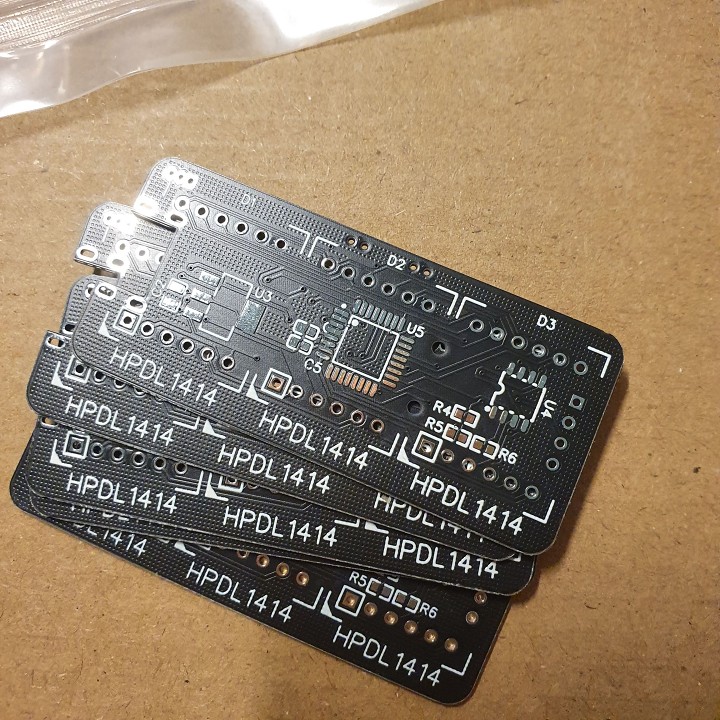

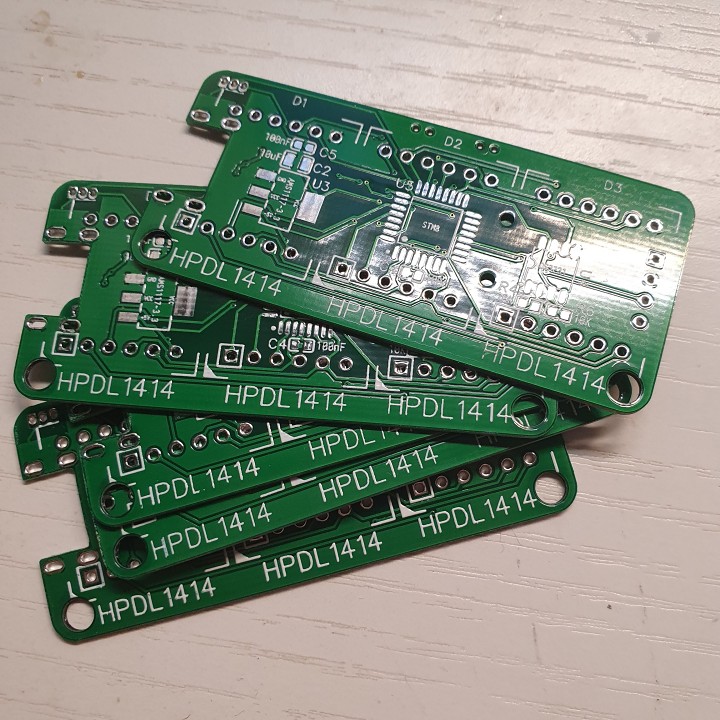

然后打了第一版

但打完以后发现 少了一条走线 而且部分设计有问题 烧录接口也没标注 黑色的板子配绿色的元件也有点丑 就做了第二版

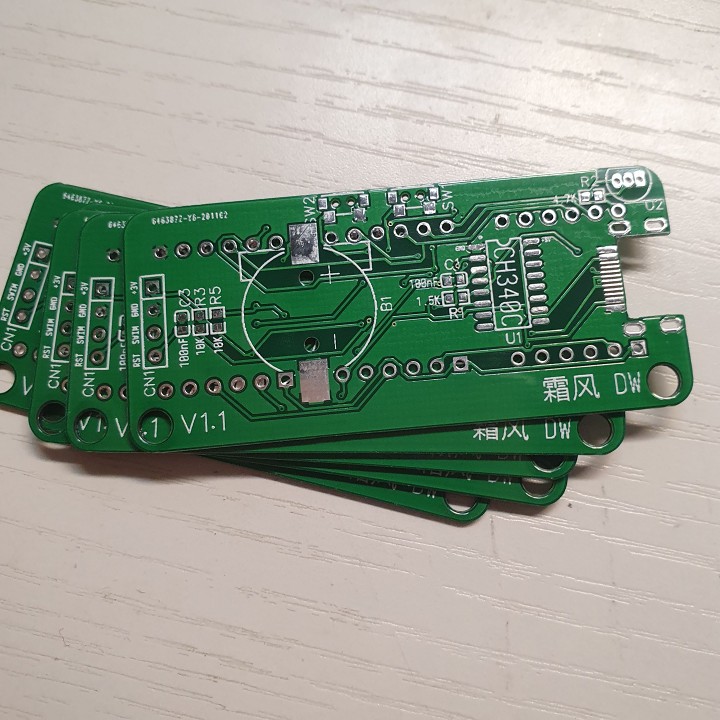

第二版给元器件加了标注 并且增加了一点宽度 加了两个铜柱口 这样就可以立在桌子上了

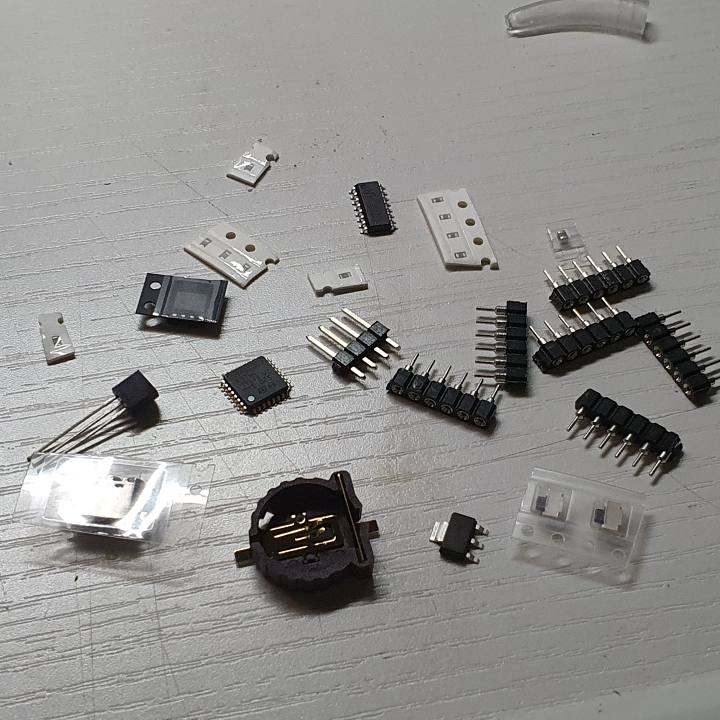

需要的元件如下：

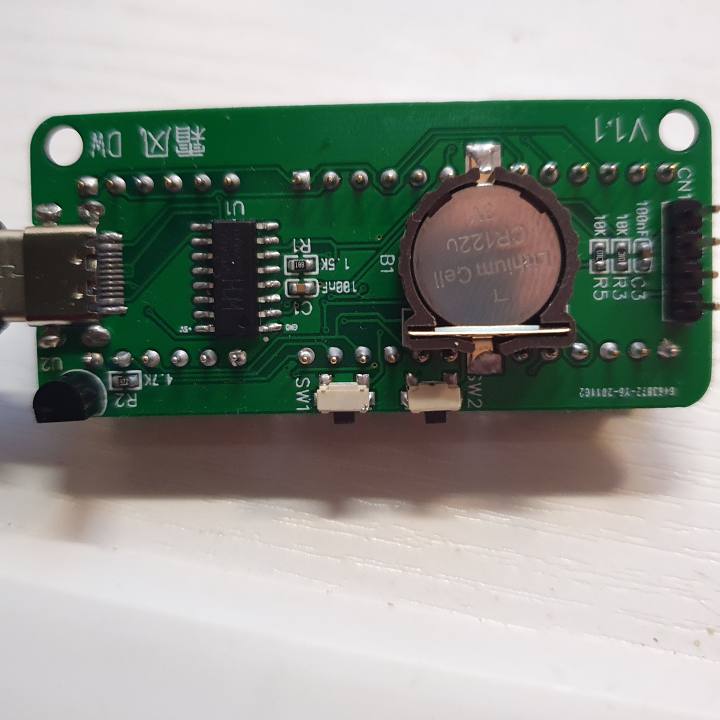

然后焊接完毕以后是这个样子

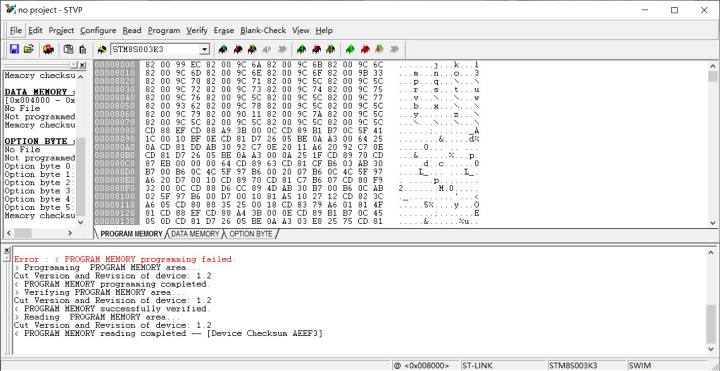

连接烧录器烧录程序

（我会Arduino但不会stm8 Arduino体积太大了 暂且使用这位大佬的程序）

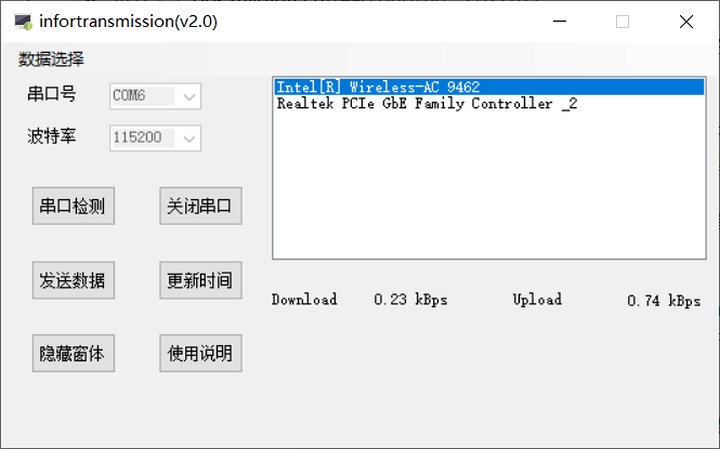

然后就可以插上数据线连接电脑 同步时间和发送数据了

选择网卡 选择串口 打开串口 同步时间 发送数据
接下来来看看功能
按键功能（摘自原帖）：
1、短按左键，从任意屏幕立刻跳转到显示时间，并持续显示5s后，继续循环
2、长按左键，从任意屏幕立刻跳转到显示时间，锁定显示时间，直到再次短按左键或按右键解锁。
3、按右键，锁定当前屏幕，直到再次短按左键或按右键解锁。
4、屏幕锁定后，按左右键均可解锁；左键短按按下后解锁到显示时间界面，显示5s再恢复正常循环；右键按下后，立刻解锁并显示下一屏。
5、屏幕如果锁定在电脑状态界面，指示灯会快闪，如果锁定在时间 日期 星期界面，指示灯正常
6、屏幕如果锁定在电脑状态界面，若5秒内数据未更新或者上位机断开，自动解除锁定，进入循环

本体功能：
如果有上位机且设置完整数据流：循环显示：时间3s，日期1s，星期&温度1s，cpu占用率和温度 1s，内存占用率和大小 2s，上传下载网速 1s（显示的各种数据可以选择是否显示）

---

无上位机：循环显示：时间3s，日期1s，星期温度1s
